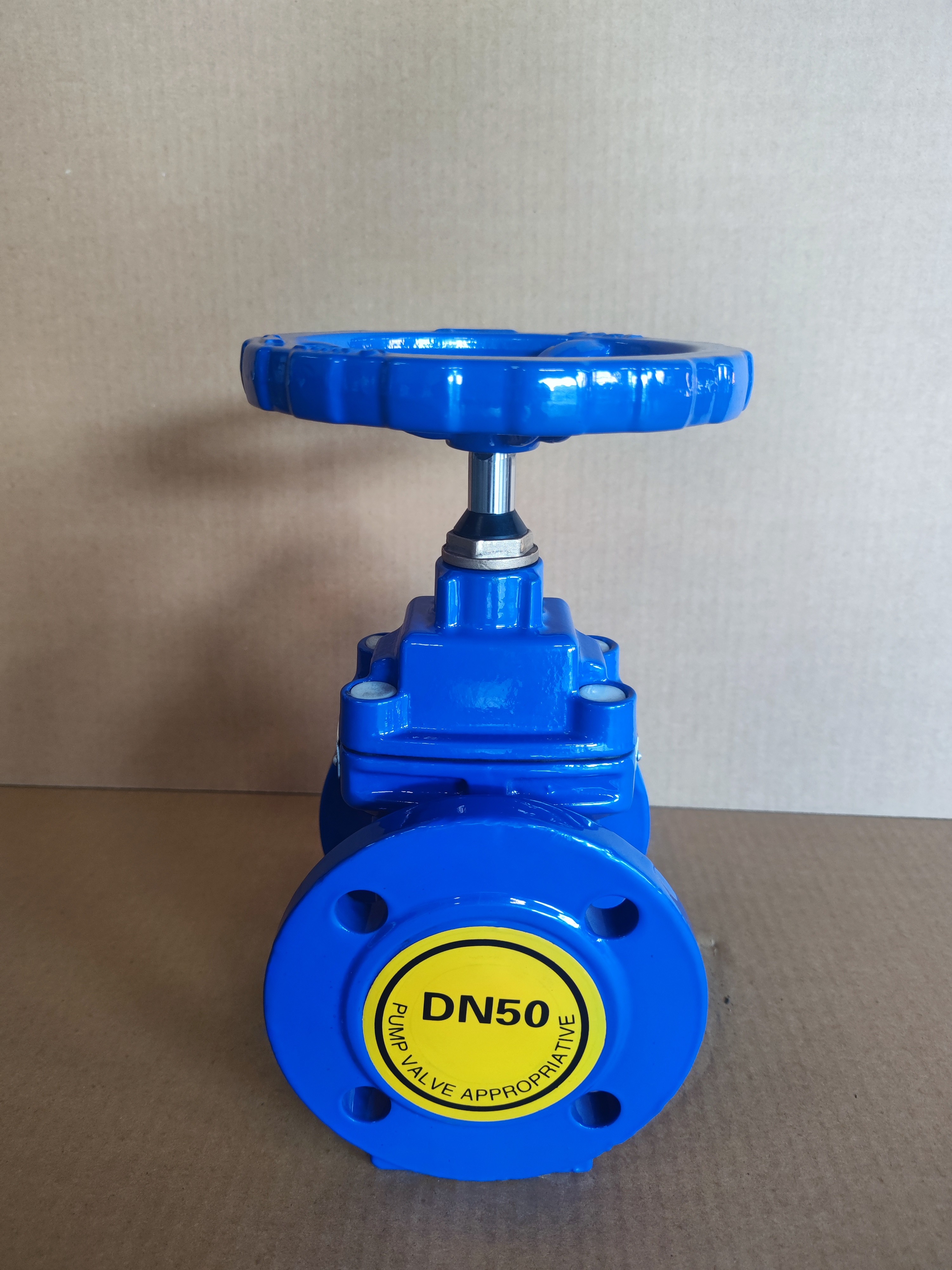

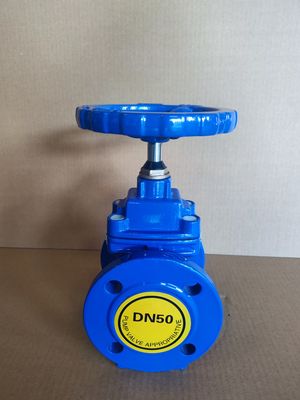

맞춤형 융통성 철 플랜지 부드러운 봉인 Pn16 게이트 밸브 수동 작동 기능
| Place of Origin | China |
|---|---|
| 브랜드 이름 | Youwei Fluid |
| 인증 | Quality system certificate |
| 문서 | Non Rising Stem Resilient S...al.pdf |
| Minimum Order Quantity | 1 |
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
스카이프: sales10@aixton.com
걱정이 있으시면 24시간 온라인 서비스를 제공합니다.
x제품 상세 정보
| Features | Non-rising stem, resilient seat, full bore design | Valve Type | Gate Valve |
|---|---|---|---|
| Seat Material | Resilient | Body Material | Cast Iron |
| Application | Water and Wastewater Treatment | Drive way | Manual, Electric, Pneumatic |
제품 설명
이 OEM 준비 된 게이트 밸브는올라오지 않는 줄기 설계a와탄력적인 고무 좌석, 물, 석유, 가스 및 폐수 용도에 대한 원활한 작동 및 신뢰할 수있는 밀폐를 보장합니다..융통성 철 (GGG50)내구성을 위해, 밸브는압력 등급 PN10/16그리고 지원플랜지 연결(DIN2501/EN1092 표준)
제품 특성
1. 비독성 항성 경화 코팅: 밸브의 내부 및 외부 표면은 모두 비독성 에포시 분말 전자기 코팅, 항성 경화 긴 수명, 직접 식수에서 사용할 수 있습니다,식품 및 의약품 산업
2재료: 밸브 몸, 모트, 게이트 및 핸들 휠은 모두 고 강도 및 노폐 저항성을 가진 노듀러 철로 만들어집니다.밸브 좌석과 몸은 모든 가공 없이 정밀 가루에 의해 완전히 형성.
33개의 O 반지 밀폐, 물 압력 아래의 작용에 의해 축적 자기 밀폐, 포장 밀폐 조정 문제가 없습니다.윗부분의 먼지 방지 고리는 외부의 불순물이 셰프트 밀폐의 내부로 들어가는 것을 방지합니다.
4밸브가 완전히 열려있을 때, 게이트는 흐름 채널에서 완전히 들어서고 좌석의 바닥에는 갈라짐이 없으며, 다양한 것을 축적하기가 쉽지 않습니다.그것은 직선 파이프와 동등하며 가장 낮은 흐름 저항을 가지고 있습니다.
기술 사양
1EN 1171, BS5163, EN 1074-1 및 2에 따른 설계
2- BS 5163 및 DIN 3202에 따른 대면 크기
3EN 12266, IS05208 표준에 따른 수압 시험
4- EN 1092-2, ISO 7005-2에 따른 플랜지 뚫기
기술 매개 변수
주요 기술 매개 변수
|
시험 압력 |
PN10 껍질: 1.5MPa |
밀폐: 1.1MPa 밀폐: 1.76MPa 밀폐: 2.75MPa |
|---|---|---|
| 실행 표준 |
DIN 1171 |
|
| 운전방향 |
수동, 전기, 공기 |
|
| 적용 가능한 온도 |
0°C~80°C |
|
| 연결 끝 |
플랜지: BS EN1092-2 |
|
| 표면 처리 |
에포시 분말 코팅 150-50Oum AWWA C550 표준에 따라 |
|
| 적용 범위 |
식수, 물 공급 및 배수, 하수 처리, 관개, 에어컨, 소방 파이프 등 |
|
주요 부품의 재료
| 아니죠 | 구성 요소 | 소재 |
|---|---|---|
|
01 |
몸체 |
유연 철 GGG50 |
|
02 |
플라스틱 클리 |
유연 철 GGG50/EPDM |
|
03 |
줄기 |
스테인레스 스틸 Cr13, 304, 316 |
|
04 |
소켓 헤드 스크루 |
진열된 탄소강철 |
|
05 |
모트 |
유연 철 GGG50 |
| 06 |
0 반지 |
NBR 또는 EPDM |
| 07 |
간질 |
유연 철 GGG50 |
| 08 |
손바퀴 |
유연 철 GGG50 |
| 09 |
헥사그널 볼트 |
진열된 탄소강철 |
| 10 |
평면 밀폐 |
진열된 탄소강철 |
| 11 |
먼지 반지 |
NBR 또는 EPDM |
| 12 |
헥사그널 볼트 |
진열된 탄소강철 |
| 13 |
평면 밀폐 |
진열된 탄소강철 |
| 14 |
오 링 |
NBR 또는 EPDM |
| 15 |
추진 고리 |
금속 H62 또는 Hpb59-1 |
| 16 |
커버 가스켓 |
EPDM |
| 17 |
디스크 견과류 |
청동 ZQSn5-5-5 |
참고: 위의 재료 목록은 다중 및 병렬, 첫 번째 기본 구성입니다, 다른 요구 사항이있는 경우 순서에서 지정하십시오.
선택용 액세서리: 핸드 휠 드라이브 캡, 전기 장치, 공기 장치, 2Cr13, 304, 316 스탠 H62, Hpb59-1 구리 추진 반지.
