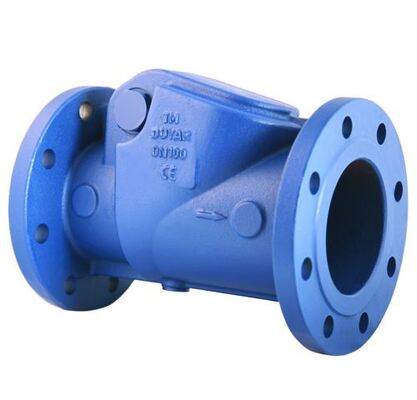

스윙 체크 밸브 (PN 16)
스윙 체크 밸브 (PN 16)는 역류를 방지하고 파이프라인 시스템의 중요한 장비를 보호하도록 설계된 자동식 무반환 밸브입니다. 경첩으로 연결된 디스크가 피벗을 중심으로 자유롭게 회전하여 밸브는 순방향 흐름을 허용하고 중력 및 역류 압력에 의해 자동으로 닫힙니다. 연성 철 또는 주철로 제조되었으며 수평 또는 수직 상향 흐름 설치에서 안정적이고 유지 보수가 적은 작동을 위해 설계되었습니다.
주요 특징 및 장점
- 자동 작동: 외부 전원 또는 제어 시스템 없이 작동합니다. 디스크는 순방향 흐름 압력 하에서 열리고 흐름이 중단되거나 역전되면 신속하게 닫힙니다.
- 낮은 흐름 저항: 완전히 열린 위치에서 디스크는 흐름 경로에서 벗어나 압력 강하와 난류를 최소화하는 간소화된 통로를 제공합니다.
- 기밀 밀봉: 디스크에 엘라스토머 씰 링이 장착되어 본체의 가공 또는 코팅된 금속 시트에 결합되어 닫힌 위치에서 확실한 차단 및 누출 제로를 보장합니다.
- PN 16 압력 등급: 20°C(68°F)에서 최대 작동 압력 16bar(1.6MPa / 232psi)로 평가되어 광범위한 산업 및 시립 응용 분야에 적합합니다.
- 견고한 구조: 고강도 본체 및 내부 부품은 워터 해머 충격 및 반복적인 사이클링을 견딜 수 있도록 설계되었습니다.
- 다중 디스크 및 암 디자인: 닫힘 속도를 제어하고 슬램을 완화하며 수직 라인에서 작동할 수 있도록 표준 디스크, 레버 및 무게 또는 스프링 보조 디자인으로 제공됩니다.
- 전체 및 축소 보어 옵션: 특정 압력 강하 및 비용 요구 사항에 맞게 제공됩니다.
기술 사양
| 사양 | 세부 정보 |
|---|---|
| 설계 및 제조 표준 | EN 12334, ISO 5752 (대면), ISO 5208 (누출률 A) |
| 압력 등급 | PN 16 (클래스 125 해당) |
| 크기 범위 | DN 40 (1½") ~ DN 600 (24") (일반 범위) |
| 본체 재질 | 연성 철 (EN-GJS-500-7) 또는 주철 (EN-GJL-250) |
| 디스크 / 클래퍼 | 연성 철 또는 주철, 일체형 성형 또는 교체 가능한 엘라스토머 씰링 링 포함 (NBR 또는 EPDM 표준) |
| 시트 링 | 가공된 일체형 본체 시트 또는 스테인리스 스틸 (AISI 304/316) 삽입 링으로 내마모성 향상 |
| 힌지 핀 및 부싱 | 부식 방지 피벗 동작을 위한 스테인리스 스틸 (AISI 304/316) |
| 가스켓 | PN 16/클래스 125 플랜지에 적합한 EPDM/NBR 전면 링 가스켓 표준 |
| 외부 코팅 | EN 14901에 따른 고품질 에폭시 분말 코팅 (약 250 µm), 일반적으로 RAL 5012 |
유형 및 구성
- 표준 스윙 체크 (수평): 상향 흐름 방향의 수평 파이프라인용. 닫힘을 위해 중력에 의존합니다.
- 수직 스윙 체크: 수직 파이프라인에서 적절한 디스크 닫힘을 보장하기 위해 카운터웨이트 또는 스프링 메커니즘으로 특별히 설계되었습니다.
- 무슬램 / 사일런트 체크: 흐름 역전 전에 신속하고 제어된 닫힘을 돕기 위해 외부 레버 및 무게 또는 내부 스프링 메커니즘을 통합하여 워터 해머 및 디스크 슬램을 효과적으로 방지합니다.
- 웨이퍼 타입 (듀얼 플레이트): 제한된 공간 응용 분야를 위한 소형, 경량 대안 (일반적으로 PN16/PN40 등급, 별도 제품 범주).
씰링 엘라스토머 옵션
- NBR (니트릴): 물, 오일, 연료 및 탄화수소에 대한 표준.
- EPDM: 식수, 온수(최대 120°C), 증기 및 약한 화학 물질에 대한 표준. 내후성이 우수합니다.
- FKM (Viton ®): 공격적인 화학 물질, 고온 및 방향족 탄화수소용.
- HNBR, CR (네오프렌): 특정 화학 물질 또는 해수 사용에 사용할 수 있습니다.
응용 분야
- 펌프 배출 라인: 역류를 방지하고 펌프를 보호하기 위해
- 수도 및 폐수 시스템: 전송 및 배포 주관에서
- 냉난방 공조(HVAC) 시스템: 냉각 및 난방 회로에서
- 화재 방지 시스템: 스프링클러 및 입상관 라인에서
- 산업 공정 라인: 일반 물, 화학 물질 및 기타 매체 서비스용(호환성 의존)
- 관개 및 취수 시스템
중요한 설치 및 선택 사항
흐름 방향 및 방향: 올바른 흐름 방향(본체에 화살표)으로 설치해야 합니다. 표준 스윙 체크는 디스크 힌지 핀이 수평인 상태에서 엄격하게 수평으로 설치해야 합니다. 수직 설치는 특별히 설계된 수직 스윙 체크 밸브에서만 허용됩니다.
크기 조정: 밸브는 실제 유속에 맞게 크기를 조정해야 합니다. 크기가 작은 밸브는 압력 강하가 높고 조기 마모를 유발합니다. 크기가 큰 밸브는 디스크 플러터 및 조기 고장을 유발할 수 있습니다.
워터 해머 완화: 펌프의 급격한 정지 또는 흐름 역전 가능성이 있는 시스템에서는 무슬램(사일런트) 체크 밸브 또는 외부 대시팟을 강력히 권장합니다.
상류/하류 직선 런: 안정적인 흐름과 적절한 디스크 작동을 보장하기 위해 밸브 전후의 최소 직선 파이프 길이에 대한 제조업체 지침을 참조하십시오.
주문 지정
주문 코드 형식 예:
SCV - DN200 - PN16 - DI - EPDM - STD - HW
(스윙 체크 밸브, 크기 DN200, 압력 PN16, 연성 철 본체, EPDM 씰, 표준 수평 유형, 플랜지 끝)
